Targi INTERGEO 2010 zakończone

7 października zakończyły się w Kolonii największe międzynarodowe targi INTERGEO 2010 poświęcone geodezji, geoinformatyce oraz nawigacji satelitarnej. Przez trzy dni (5-7 października) targi odwiedziło ponad 17.500 zwiedzających, z czego 25% z nich pochodziło z zagranicy. Na targach swoją ofertę prezentowało ponad 500 wystawców z 32 krajów.


Od momentu powstania targów, czyli od 1995 roku, ich znaczenie stale rośnie. INTERGEO to najważniejsze miejsce spotkań branży geoinformatycznej. Jak co roku, targom towarzyszyły różne imprezy, spotkania, konferencje. Tegoroczna konferencja zgromadziła 1.200 słuchaczy. Nic dziwnego, skoro prelegentem był między innymi prezydent ESRI Jack Dangermond, który wygłosił referat w temacie roli geoinformatyki w walce ze zmianami klimatycznymi. Konferencja poświęcona była trendom i przyszłości geoinformatyki we współczesnym świecie i gospodarce. Zastanawiano się nad standaryzacją rozwiązań, prezentowane były nowości z niemieckiego rynku.


16-ta edycja targów INTERGEO pokazuje, jak rośnie popyt na geodane, szczególnie w odniesieniu do klęsk żywiołowych i ochrony środowiska.

Następne targi INTERGEO odbędą się 27-29 września 2011 roku w Norymberdze.

Standardy zawodowe rzeczoznawcy

Standardy zawodowe rzeczoznawcy mają do spełnienia różne cele, a w szczególności:
1) ujednolicenie praktyki zawodowej osób, które zajmują się w Polsce wyceną mienia i zrzeszone w stowarzyszeniach wchodzących w skład Polskiej Federacji Stowarzyszeń rzeczoznawców Majątkowych,
2) harmonizowanie zasad prowadzenia działalności w zakresie wyceny przez rzeczoznawców polskich z tymi, jakie obowiązują rzeczoznawców powszechnie w krajach wysokorozwiniętej gospodarki rynkowej, a zwłaszcza w krajach Unii Europejskiej,
3) promowanie jednolitych, obowiązujących w środowisku rzeczoznawców majątkowych reguł postępowania wpływających na ukształtowanie ich odpowiedzialności zawodowej i cywilnoprawnej oraz zasad ich ubezpieczenia od tej odpowiedzialności,
4) kształtowanie wymagań i oczekiwań zamawiających wyceny pod adresem osób je sporządzających, oraz z drugiej strony tworzenie podstaw do oddziaływania przez rzeczoznawców na treść umów w wycenie mienia,
5) umożliwianie dokonania oceny działalności konkretnego rzeczoznawcy przy zastosowaniu zobiektyzowanych kryteriów, jakimi są standardy,
6) zabezpieczenie interesów zamawiającego poprzez sformułowanie wysokich wymogów jakim powinny odpowiadać wyceny.

Zasady stosowania standardów zawodowych:
1. Standardy zawodowe rzeczoznawców majątkowych stanowią normy zawodowe w dziedzinie wyceny nieruchomości obowiązujące na mocy ustawy z dnia 21 sierpnia 1997 r. o gospodarce nieruchomościami (Dz.U. z 2000r. Nr 46, poz. 543). Rzeczoznawca majątkowy jest zobowiązany, z uwzględnieniem punktu 5, do stosowania standardów zawodowych w trakcie wykonywania czynności szacowania nieruchomości na równi z przepisami prawa.

2. Standardy zawodowe obowiązują wszystkich rzeczoznawców majątkowych oraz osoby o których mowa w art. 231 ustawy o gospodarce nieruchomościami.

3. Nie wypełnienie przez rzeczoznawcę majątkowego obowiązku stosowania standardów zawodowych w swojej praktyce zawodowej jest zagrożone odpowiedzialnością zawodową i zastosowaniem przez centralny organ administracji rządowej w sprawach gospodarki nieruchomościami kar dyscyplinarnych przewidzianych w ustawie o której mowa w pkt.1.

4. W operacie szacunkowym rzeczoznawca majątkowy obowiązany jest umieszczać klauzulę o treści: Niniejszy operat szacunkowy sporządzony został zgodnie z przepisami prawa i standardami zawodowymi rzeczoznawców majątkowych opracowanymi przez Polską Federację Stowarzyszeń Rzeczoznawców Majątkowych.

5. W przypadku rozbieżności pomiędzy treścią standardów a przepisami prawa obowiązującymi w czasie wykonywania czynności przez rzeczoznawcę majątkowego lub w dniu, na który określana jest wartość przedmiotu wyceny rzeczoznawca obowiązany jest zastosować odpowiednie przepisy prawa. Rozbieżność taka powinna być ujawniona w operacie szacunkowym poprzez zamieszczenie odpowiedniej klauzuli.

6. Załączone do standardów zawodowych komentarze nie mają charakteru wiążącego. Zawierają one wyjaśnienia oraz rozwinięcie treści standardu, a także objaśnienia pojęć użytych w tekście standardu.

7. Standardy zawodowe mają charakter otwarty i mogą podlegać modyfikacjom i uzupełnieniom w związku ze zmianami przepisów prawa, stanem rynku nieruchomości, rozwojem nauki i praktyki oraz potrzebami w zakresie wyceny. Z inicjatywą aktualizacji lub opracowania standardu zawodowego mogą wystąpić sfederowane Stowarzyszenia, organy statutowe Federacji, a także organ, o którym mowa w pkt. 8.

Operat szacunkowy za wykupywaną nieruchomość

Wykup nieruchomości zlokalizowanych w pasie budowy nowych dróg i autostrad wiąże się z koniecznością wykonania operatu szacunkowego oraz obowiązkiem wypłaty odszkodowania na rzecz właściciela lub użytkownika wieczystego nieruchomości. Zawsze budzi to wiele emocji. Warto wiedzieć, na jakich zasadach dokonuje się tych czynności prawnych.

Wykup nieruchomości pod drogi jest integralną częścią procesu budowy dróg i autostrad. Zakład Usług Inżynierskich APEKS z Gdańska na zlecenie Generalnej Dyrekcji Dróg Krajowych i Autostrad przeprowadza tego typu operacje, bazując na doświadczeniu najlepszych specjalistów oraz stosując przy tym najwyższe standardy współpracy z osobami podlegającymi prawu wywłaszczenia. Podstawą obliczenia odszkodowania za wywłaszczane nieruchomości jest operat szacunkowy sporządzany przez rzeczoznawcę majątkowego. Przy czym sposób sporządzenia wyceny określają przepisy ustawy o gospodarce nieruchomościami z 1997 r. oraz rozporządzenia Rady Ministrów w sprawie wyceny nieruchomości i sporządzanie operatu szacunkowego z 2004 r.
- Zgodnie z obowiązującym w Polsce prawem, jeżeli istnieje potrzeba określenia wartości nieruchomości, wartość tę określa rzeczoznawca majątkowy. Jego autorska opinia o wartości nieruchomości sporządzona w formie pisemnej, nazywana jest operatem szacunkowym i stanowi dokument urzędowy. – wyjaśnia inż. geodeta, rzeczoznawca majątkowy Wiesława Chramęga z firmy APEKS Sp. z o.o., zajmująca się regulacją stanów prawnych nieruchomości znajdujących się w pasie inwestycji. – W operacie szacunkowym należy przedstawić sposób dokonania wyceny nieruchomości, ale także cel wyceny, rodzaj i położenie nieruchomości, przeznaczenie na planie miejscowym, stopień wyposażenia w urządzenia infrastruktury technicznej, stan zagospodarowania oraz dostępne dane o cenach, dochodach i cechach nieruchomości podobnych – kontynuuje Wiesława Chramęga.

Podczas szacowania wartości gruntów przejmowanych pod drogi publiczne, zgodnie z §36 ust. 1 rozporządzenia Rady Ministrów, należy stosować metodę porównawczą. Dlatego tego typu operacje przeprowadzają najlepsi eksperci posiadający znajomość cen transakcyjnych nieruchomości podobnych do nieruchomości będącej przedmiotem wyceny, a także cech tych nieruchomości wpływających na poziom ich cen. W metodzie porównawczej eksperci firmy Apeks określają wartości nieruchomości przy założeniu, że wartość ta odpowiada cenom, jakie uzyskano za nieruchomości podobne, które były przedmiotem obrotu rynkowego. Następnie korygują ceny ze względu na cechy różniące nieruchomości podobne od nieruchomości wycenianej oraz uwzględniają zmiany poziomu cen wskutek upływu czasu.

- Przy sporządzaniu operatu szacunkowego rzeczoznawcę obowiązują standardy zawodowe. Natomiast na sposób prowadzenia wyceny ma wpływ, w jakim celu zostanie ona przygotowana. – dodaje Wiesława Chramęga z firmy APEKS Sp. z o.o.

Według zapisu rozporządzenia Rady Ministrów można stosować dwie generalne zasady szacowania wartości gruntów zajętych pod drogi. W pierwszej metodzie, rzeczoznawca powinien przyjąć ceny transakcyjne uzyskiwane przy sprzedaży gruntów zajętych pod drogi publiczne. W przypadku braku znajomości takich cen, można zastosować zasadę drugą, gdzie wartość tych gruntów określa się jako iloczyn wartości 1 m2 gruntów o przeznaczeniu przeważającym wśród gruntów przyległych i ich powierzchni, z tym że jeżeli przeznaczenie gruntów przyległych powoduje, że ich wartość jest niższa niż wartość gruntów przeznaczonych pod drogi, tak ustaloną wartość powiększa się o 50% (zgodnie z §36 ust. 1 i ust. 2 pkt. 2 rozporządzenia Rady Ministrów).

Bardzo ważnym elementem wyceny nieruchomości jest opracowywanie operatów szacunkowych w przypadku sporządzania wyceny dla nieruchomości nie będących przedmiotem obrotu na rynku lokalnym, na przykład w myśl treści §26 ust. 1 rozporządzenia Rady Ministrów – dopuszczone jest przyjmowanie cen transakcyjnych uzyskiwanych za nieruchomości podobne na regionalnym lub krajowym rynku nieruchomości, bez wykluczenia rynków zagranicznych.

- Najważniejszym elementem procesu wyceny jest profesjonalne działanie. Wywłaszczenie właścicieli wiąże się z ogromnymi emocjami spowodowanymi koniecznością zmiany miejsca zamieszkania, niepewnością o swój los czy utratą posiadanej od pokoleń ziemi rodzinnej. Dlatego zatrudniamy wysokiej klasy specjalistów, będących nie tylko fachowcami od sporządzania operatów szacunkowych, ale będących także ekspertami w komunikacji międzyludzkiej. - wyjaśnia Krzysztof Matysik prezes firmy APEKS Sp. z o.o.

Technologia skanowania laserowego w inwentaryzacji mas

Inwentaryzacja mas stanowi przedmiot wielu opracowań inżynierskich. Jako przykład można podać inwentaryzację składowanych materiałów sypkich, określenie wielkości urobku, określenie wymiaru, a w związku z tym i kosztów robót ziemnych, czy też w ostatnim czasie obliczenie objętości ubytków w wałach przeciwpowodziowych. Wybór właściwej technologii pomiaru i obliczenia wynika bezpośrednio z charakterystyki danego obiektu, w tym w dużej mierze z jego rozmiarów. Duże przestrzenie, w przypadku kopalni odkrywkowych, utrudniają przemieszczanie się zespołu pomiarowego dodatkowo wydłużając czas pomiaru. Dodatkowym czynnikiem determinującym wybór odpowiedniej metody pomiaru jest skomplikowana rzeźba terenu nie rzadko uniemożliwiająca bezpośredni dostęp (półki na skarpach, osuwiska, strome zbocza kopalni odkrywkowych, tereny podmokłe). W przypadku inwentaryzacji podziemnych wyrobisk górniczych także kwestia poziomu oświetlenia może okazać się dużym utrudnieniem. Biorąc pod uwagę czas potrzebny na wykonanie inwentaryzacji - kluczową może okazać się technologia, która umożliwi przeprowadzenie pomiaru bez wstrzymywania prac prowadzonych na obiekcie.


Skanowanie laserowe to obecnie najnowocześniejsza i najbardziej uniwersalna technologia pozyskiwania informacji przestrzennych. W wyniku pomiaru otrzymujemy chmurę punktów o określonych trójwymiarowych współrzędnych, a także opcjonalnie kolor każdego z punktów. Odległości między punktami w chmurze, rzędu kilku milimetrów, pozwalają stworzyć quasi-ciągły realistyczny model obiektu. Model punktowy stanowi bazę do sporządzenia kompletnej dokumentacji technicznej, jak również punkt wyjściowy do stworzenia modelu 3D.

Skanowanie laserowe to przede wszystkim nieporównywalna z innymi metodami ilość informacji przestrzennych pozyskana w krótkim czasie przy zachowaniu wysokiej dokładności opracowania. Dzięki temu możliwe jest zarejestrowanie stanu obiektu na dany dzień, co jest istotne np. przy rozliczaniu wydobycia węgla w kopalniach, określenia wielkości robót ziemnych czy też inwentaryzacji składowisk.

Model punktowy (chmura punktów) hałdy.

Model 3D wygenerowany na podstawie chmury punktów.

Skanowanie laserowe dostarczy nam pełnej informacji o geometrii obiektu, co w przypadku wkopu i zwałowiska w górnictwie odkrywkowym jest podstawą do sterowania pracą maszyn. Posiadając quasi-ciągły model np. badanego wyrobiska istnieje możliwość lepszego wyboru miejsc stabilizacji punktów do pomiarów kontrolnych (np. konwergencji). Dodatkowo porównując modele 3D wygenerowane z chmur punktów zarejestrowanych w różnych okresach możliwe jest określenie deformacji całego obiektu lub jego fragmentów.

Zastosowanie skanowania laserowego 3D zapewnia bezpieczny pomiar miejsc niedostępnych, takich jak osuwiska, skarpy, miejsca podmokłe, jak również składowiska materiałów sypkich stanowiących bezpośrednie zagrożenie dla pracujących na nich osób. Nieinwazyjny charakter pomiaru, jak również zasięg 400 metrowy umożliwiają skanowanie obiektu nie ograniczając prowadzonej na nim obsługi.

Warstwice wygenerowane z modelu 3D.

Skanowanie laserowe znajduje doskonałe zastosowanie zarówno w przypadku inwentaryzacji mas na powierzchni np. w kopalniach odkrywkowych, jak również w wyrobiskach komorowych. Wykonanie pomiaru nie wymaga dużego zespołu pomiarowego a także nie jest uzależnione od oświetlenia. Skanowanie laserowe jest znacznie szybsze i prostsze od innych dostępnych metod.

Porównanie metody skanowania laserowego oraz klasycznego pomiaru geodezyjnego:
Skanowanie laserowe:
- wierne odwzorowanie obiektu
- dokładność pomiaru nie zależy od wielkości i stopnia skomplikowania obiektu
- w wyniku pomiaru otrzymujemy dziennie nawet kilka milionów punktów
- krótki czas rejestracji punktów oraz nieinwazyjny charakter pomiaru gwarantuje odwzorowanie jednolitego obiektu
- brak dostępu do obiektu nie jest przeszkodą w pomiarze

Klasyczny pomiar geodezyjny:
- pomiar jest zawsze subiektywną interpretacją kształtu mierzonego obiektu
- skomplikowane kształty obiektu wymuszają generalizację pomiaru
- jeden zespół pomiarowy w ciągu jednego dnia jest w stanie zarejestrować jedynie kilka tysięcy punktów
- w trakcie pomiaru kształt hałdy może ulec modyfikacji w wyniku przemieszczania się geodety
- brak dostępu do obiektu dla zespołu pomiarowego wyklucza pomiar

Skuteczność zastosowania technologii skanowania laserowego została potwierdzona w trakcie realizacji zleceń przy inwentaryzacji różnego rodzaju obiektów na terenie całego kraju.

Wśród zrealizowanych przez firmę APEKS Sp. z o.o. prac można wymienić inwentaryzację 7 składowisk węgla o łącznej objętości blisko 9.000m 3. Każda hałda została pomierzona z czterech stanowisk - łącznie 28 stanowisk skanera w ciągu 5 godzin. Pomiar częściowo był realizowany w warunkach nocnych, co w przypadku zastosowania metod klasycznych byłoby niemożliwe. Prace kameralne obejmujące połączenie zarejestrowanych chmur punktów, utworzenie modeli 3D pomierzonych hałd oraz obliczenie objętości trwały 2 dni.

Gdańskie kina: Neptun, Helikon i Kameralne zeskanowane

W sierpniu firma APEKS dokonała inwentaryzacji budowlanej zabytkowego kompleksu kinowego na Starym Mieście w Gdańsku. Pełna inwentaryzacja budowlana przygotowana została do celów rozbiórki i przebudowy kompleksu, który obejmuje budynki kina Neptun, Helikon i Kameralne, a także przylegające pomieszczenia biurowe wraz z rozległymi piwnicami z archiwum. Aby zeskanować tak skomplikowany obiekt przygotowanych zostało blisko 400 stanowisk skanowania. I tak oto kolejne stare kina przeszły do historii…

Geodezyjna obsługa inwestycji

Autostrady, drogi, mosty, wiadukty
Aktualnie obserwujemy rozwój infrastruktury drogowej w Polsce. Po latach zastoju w tym sektorze gospodarki obecnie już trwają i są planowane duże inwestycje w budowę nowych autostrad, dróg krajowych, mostów czy wiaduktów. Ogromny wpływ na przyszłe bezpieczeństwo i jakość techniczną tych obiektów mają prace geodezyjne wykonywane na każdym etapie: przygotowania inwestycji, jej realizacji czy inwentaryzacji. APEKS – ekspert w dziedzinie obsługi inwestycji infrastrukturalnych świadczy usługi geodezyjne na najwyższym poziomie. Ponad dwadzieścia lat doświadczenia na rynku, wykwalifikowani eksperci, nowoczesne systemy pracy są do dyspozycji w zakresie:
1. Opracowania map dla projektów infrastrukturalnych
2. Dokumentacja geodezyjno-kartograficzna i formalno-prawna związana z nabywaniem (pozyskiwaniem) nieruchomości
3. Pełna obsługa inżynieryjna i geodezyjna przy budowie i modernizacji dróg i autostrad, w tym:
- założenie osnowy realizacyjnej (sytuacyjnej i wysokościowej)
- wytyczenie osi trasy i pomiar stanu zerowego – przed rozpoczęciem robót ziemnych
- opracowanie projektu pod względem geodezyjnym
- wyznaczanie warstw konstrukcyjnych drogi (w tym także pomiary kontrolne)
- wyznaczanie poszczególnych elementów dróg, autostrad, mostów, wiaduktów, przepustów
- pomiary inwentaryzacyjne w trakcie realizacji inwestycji
- pomiar i dokumentacja wykonanych prac budowlanych – przy zastosowaniu najnowszej techniki skanowania laserowego 3D
- wykonanie mapowej dokumentacji powykonawczej z uzupełnieniem treści map zasadniczych w Ośrodkach Dokumentacji Geodezyjno Kartograficznej
- inwentaryzacja stanu nawierzchni i konstrukcji - przy zastosowaniu najnowszej techniki skanowania laserowego 3D


Linie kolejowe
W Polsce istnieje potrzeba modernizacji linii kolejowych w celu dostosowania ich do standardów szybkich kolei. Wymaga to bieżącego zarządzania trasami kolejowymi, a co za tym idzie przygotowywanie szczegółowych map i opracowań geodezyjnych.
APEKS w tym zakresie oferuje następujące usługi geodezyjne wsparte najnowszymi technikami skanowania laserowego 3D:
- przygotowanie dokumentów terenowo-prawnych na potrzeby projektu budowlanego i regulacji stanu własności
- zakładanie osnów geodezyjnych, które będą punktem wyjścia do przygotowania i prowadzenia prac budowlanych oraz inwentaryzacji powykonawczej
- geodezyjny monitoring linii kolejowej oraz obiektów infrastruktury
- inwentaryzacja - przy zastosowaniu najnowszej techniki skanowania laserowego 3D

Regulacja stanu prawnego nieruchomości
W prowadzeniu inwestycji drogowych bardzo często przyczyną opóźnienia ich realizacji jest nieuregulowany stan prawny nieruchomości leżących na trasie planowanych inwestycji. Najczęściej przyczyną takiego stanu rzeczy jest brak właściwego udokumentowania prawa własności do nieruchomości oraz rozbieżności w oznaczeniu tych nieruchomości pomiędzy księgami wieczystymi a katastrem nieruchomości.
Uporządkowanie stanu prawnego nieruchomości to działania czasochłonne i trudne w realizacji. Niemały wpływ na skomplikowanie procesu regulacji stanu prawnego mają zmiany ustrojowe na przestrzeni lat, niedostateczna dbałość właścicieli o stan udokumentowania praw własności czy także przenoszenie archiwum prowadzonych przez odpowiednie instytucje. Działania mające na celu regulację stanu prawnego nieruchomości wymagają ogromnej wiedzy i doświadczenia w prowadzeniu takich spraw.

APEKS w tym zakresie ma do zaoferowania następujące usługi zmierzające do regulacji stanów prawnych nieruchomości:
- przygotowanie wykazów synchronizacyjnych stany ujawnione
- przygotowanie dokumentacji geodezyjno- kartograficznej i formalno prawnej związaną z ustawą z dnia 21 sierpnia 1997 r. o gospodarce nieruchomościami
- przygotowanie dokumentacji geodezyjno-kartograficznej i formalno prawnej związanej z ustawą z dnia 10 kwietnia 2003 r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych.
- przygotowanie dokumentacji geodezyjno–kartograficznej związanej z art. 73 ustawy z dnia 13 października 1998 r. Przepisy wprowadzające ustawy reformujące administrację publiczną.

System GPS - część 3

To już trzecia i póki co ostatnia część cyklu informacji o GPS autorstwa Ryszarda Bonieckiego z firmy APEKS z Gdańska. W pierwszej części pisaliśmy, czym w ogóle jest system GPS. W drugiej wyjaśniliśmy podstawowe terminy związane z tematem. Dzisiaj rozwikłanie tajemniczych skrótów STS oraz Stop&Go.

Pomiary względne – statyczne (STS)
Warunki jakie muszą zostać spełnione na stanowisku, aby uzyskać zadowalające wyniki:
1. Odkryty horyzont – brak zasłon w „oknie”
2. Ilość obserwowanych satelitów > 4
3. Minimalne wzniesienie „obserwowanych” satelitów „okno” 15 stopni
4. Wskaźnik GDOP < 8
5. Czas obserwacji > 45 minut przy odbiorniku dwuczęstotliwościowym -
60 min przy jednoczęstotliwościowym.


Lepsze warunki pomiaru, (większa liczba satelitów w „oknie”, korzystniejsza geometria (mniejsza wartość wskaźnika GDOP), wykonywanie obserwacji w porze nocnej pozwalają skrócić czas pomiaru.

Powyższe ustalenia odnoszą się do baz o długości do 20 km.

Niektórzy praktycy stosują zależność 10-15 min + 1 minuta na każdy kilometr długości bazy przy odbiornikach dwuczęstotliwościowych i 10-15 minut + 2 minuty na każdy km bazy dla odbiorników jednoczęstotliwościowych, przy minimum 5 satelitach i odkrytym horyzoncie RapidStatic, FastStatic (Trimble).
1. Wybór stanowisk
2. Połączenie i wybór trybu pracy, uruchomienie zestawów
3. „Zrzut” zaobserwowanych danych do komputera
4. Przeprowadzenie post processingu (ewentualnie wyrównania)
5. Omówienie wyników

Stop&Go (SGS)
Ta technologia zaliczana do grupy pseudo–kinematycznych pozwala na określenie położenia mierzonego punktu z dokładnością kilku cm względem punktu referencyjnego.
Polega na wykonaniu inicjalizacji w pobliżu punktu referencyjnego w okresie 10-15 minut, w czasie, w którym zostanie określona liczba pełnych cykli fazowych, a następnie wykonaniu pomiaru na poszczególnych punktach.

Zaletą tej metody jest jej dokładność i szybkość. Czas postoju na mierzonych punktach jest znacznie krótszy, niż przy metodach statycznych zwykle wystarczają 2 epoki (przy interwale 5 sek. jest to 10 sekund pomiaru na stanowisku). Utrudnieniem są wyższe wymagania co do warunków pomiaru - liczba satelitów, konstelacja, konieczność nieprzerwanego odbioru sygnału z 4 satelitów.


Zaleca się stosowanie odbiorników dwuczęstotliwościowych
Metoda wymaga opracowania w drodze post-processingu.
1. Wybór stanowiska i punktów do pomiaru,
2. Skonfigurowanie odbiorników do pracy w trybie SGS
3. Inicjalizacja
4. Pomiar SGS
5. „Zrzut” zarejestrowanych danych,
6. Postprocessing, omówienie wyników.

Geodeci do rakiet!

W dniach 19-21 sierpnia tego roku w Gdańsku odbyły się XXVII Mistrzostwa Polski Geodetów w tenisie ziemnym o puchar Głównego Geodety Kraju. Honorowy patronat nad imprezą sprawował Prezydent miasta Gdańska. Organizatorem mistrzostw było Stowarzyszenie Geodetów Polskich, oddział w Gdańsku, a swoją obecnością imprezę uświetniła Jolanta Orlińska, główny geodeta kraju. Zawody odbyły się na kortach Lechii Gdańsk na ul. Traugutta 29. Trzeba przyznać, że była to mocno branżowa impreza, gdyż uczestnikami zawodów mogły być tylko osoby związane z geodezją: czynnik geodeci bądź studenci wydziałów geodezyjnych, pracownicy przedsiębiorstw i uczelni lub innych jednostek geodezyjnych, jak również geodeci w stanie spoczynku przebywający na emeryturze czy rencie.
Wyniki zawodów przedstawiają się następująco:
Mistrz Polski – Jacek Piętka (Gdańsk)
Wicemistrz Polski – Oliwier Markiewicz (Sieradz)

Panie
I. Iwona Radzik (Gdańsk)
II. Małgorzata Dargacz (Gdańsk)
III. Anna Szczepaniak (Suwałki)
IV. Anna Baćmaga-Zapalska (Warszawa)

Panowie +55
I. Jacek Piętka (Gdańsk)
II. Waldemar Misztal (Skarżysko Kamienna)
III. Janusz Kwiecień (Bydgoszcz)
IV. Bernard Rinc (Bydgoszcz)

Panowie -55
I. Oliwier Markiewicz (Sieradz)
II. Marek Sobieszek (Warszawa)
III. Kazimierz Mertuszka (Wałbrzych)
IV. Jan Macyszyn (Poznań)

Debel
I. Bogumił Koczot, Kazimierz Mertuszka (Gdańsk/Wałbrzych)
II. Sylwester Markiewicz, Oliwier Markiewicz (Sieradz)
III. Jan Macyszyn, Robert Napierała (Poznań) oraz Wojciech Frankowski, Jacek Piętka (Gdańsk)

Turniej pocieszenia
I. Piotr Lendzion (Gdańsk)
II. Dariusz Szymala (Elbląg)

Nas cieszą wyniki wśród pań, gdyż pierwsze i drugie miejsce zajęły geodetki z firmy APEKS z Gdańska: Iwona Radzik oraz Małgorzata Dargacz. Serdecznie gratulujemy!



A na zdjęciu pamiątkowym nasze Panie stoją jako druga i trzecia od prawej. Jak widać ekipa ekspertów APEKS to nie tylko profesjonaliści w swoim zawodzie, ale również utytułowani sportowcy!

Technologia skanowania laserowego

Dzisiaj głos oddamy utytułowanym ekspertom – o technologii skanowania laserowego mówi Prof. dr hab. inż. Mirosław Żak.

W październiku 2006 roku odbył się w Monachium XXIII Kongres Międzynarodowej Federacji Geodetów FIG (Federation Internationale des Geometres) istniejącej od 1978 roku i grupującej pozarządowe organizacje naukowe i zawodowe z ponad 100 państw, mając przy tym rekomendacje ONZ. Kongresy FIG organizowane są w odstępach 3-4 letnich, stanowiąc każdorazowo podsumowanie światowych osiągnięć i dokonań w geodezji w okresie od poprzedniego Kongresu FIG; każdy z Kongresów bowiem wytycza kierunki działań strategicznych, unifikujących działania twórcze geodetów w skali globalnej. Efektem tego są nowe rozwiązania metodyczne i sprzętowe, demonstrowane zawsze w ramach każdego Kongresu FIG.

W Monachium XXIII Kongresowi FIG towarzyszyła bezprecedensowa impreza sprzęto-metodyczna INTERGEO nazwana największymi w świecie targami w dziedzinie geodezji, geomatyki, geoinformacji i zarządzania powierzchnią. Swe osiągnięcia demonstrowało ponad 500 wystawców! Co najmniej 30% wystawianych podczas INTERGEO instrumentów służyło automatycznej rejestracji obrazu obiektu w jego stanie statycznym lub dynamicznym. Cała technika laserowego skanowania zjawisk dotyczących obiektów badanych rozciąga się na taką rejestrację stanu obiektu, by żmudny pomiar, kiedyś trenowany, dotyczący z konieczności punktów reprezentatywnych, zastąpić kameralnym – o ileż szybszym, sprawniejszym i pełniejszym opracowaniem komputerowym.

Skaning laserowy to obecnie najnowocześniejsza a przy tym wręcz uniwersalna technologia pozyskiwania informacji przestrzennych i to zarówno w zastosowaniu naziemnym jak i lotniczym. W literaturze światowej metoda posiada już swój utrwalony symbol DTM (Digital Terain Model).

W ostatnich latach w Europie zrealizowano (lub jest realizowanych) kilka projektów o zasięgu regionalnym czy krajowym, wykorzystujących lotniczy skaning laserowy. Można tu m.in. wymienić budowę precyzyjnych DTM w Holandii, Belgii i Niemczech. Prace te są zorientowane głównie na planową gospodarkę zasobami wodnymi i budowę systemów przeciwpowodziowych (określenie obszarów zalewowych, prognozowanie przejścia fali powodziowej, ocena retencji, planowanie polderów, ocena projektów inwestycji hydrotechnicznych itd.), ale także na projektowanie i zarządzanie drogami kołowymi, planowanie rozwoju miast, ocenę wpływu inwestycji na środowisko, zagrożenie hałasem itp.

Naziemny skaning laserowy umożliwia wykonywanie pomiaru położenia dowolnie wybranych elementów przestrzeni – teren, maszyny, urządzenia czy inne obiekty znajdujące się w ruchu lub w stanie spoczynku. Rejestracja dotyczy CZASU RZECZYWISTEGO.

Przykładem uniwersalności DTM niech będą niżej opisane zastosowania utylitarne.

Inwentaryzacja obiektów architektonicznych i zabytkowych
Inwentaryzacja ta w połączeniu z fotografią barwną służy do tworzenia dokumentacji w procesie prac konserwatorskich, jak również jest formą uwiecznienia stanu obiektów, zabytków.
• Budynków i pomieszczeń,
• Elewacji i detali architektonicznych,
• Konstrukcji nośnych,
• Stanowisk archeologicznych

Inwentaryzacja obiektów inżynieryjnych
• Mostów i wiaduktów,
• Zapór i obiektów hydrotechnicznych,
• Kominów i chłodni kominowych.

Inwentaryzacja i modelowanie instalacji przemysłowych
• Podstacji energetycznych,
• Stacji bazowych telefonii komórkowej,
• Instalacji chemicznych,
• Węzłów ciepłowniczych.

Inwentaryzacja obiektów ziemnych
• Pomiar objętości hałd i składowisk,
• Inwentaryzacja nasypów i wykopów,
• Monitorowanie przemieszczeń i przyrostów mas ziemnych.

GIS pod napięciem

GIS (Geographic Information System) - to w zasadzie komputerowe narzędzie do pozyskiwania, zarządzania, analizy oraz przechowywania informacji ściśle związanych z konkretną lokalizacją geograficzną. W obecnych czasach jest to jeden z najpopularniejszych systemów wspomagających projektowanie, wykonanie i eksploatację obiektów różnego przeznaczenia. Na podstawie informacji zawartych w GIS dokonuje się analiz środowiskowych potrzebnych do sporządzenia dokumentacji obiektu planowanego do budowy. Już w fazie budowy GIS pozwala zintegrować prace realizowane przez różnych wykonawców na różnych odcinkach realizowanego projektu. W fazie eksploatacji GIS dostarcza wszelkich informacji o aktualnym stanie, potencjalnych zagrożeniach i niezbędnych krokach potrzebnych do utrzymania obiektów w dobrym stanie. System GIS może dowolnie współpracować i pobierać dane z innych systemów np. systemu informacji pogodowej. Jest to system niezwykle przydatny zwłaszcza do elementów infrastruktury zlokalizowanych w różnorodnym terenie na przestrzeni wielu kilometrów takich jak energetyczne sieci przesyłowe, drogi czy infrastruktura kolejowa. Aby jednak system był skuteczny, jak każdy system musi być zasilany danymi pozyskiwanymi z zewnątrz. Na przykładzie linii przesyłowych wysokiego napięcia przeprowadza się regularne inspekcje, których wynik jest następnie wprowadzany do systemu, gdzie wprowadzone dane nakładają się na już istniejące informacje np. o warunkach pogodowych. W ten sposób poprzez łatwą analizę system można precyzyjnie określić np. przyczyny powstawania uszkodzeń, określić termin kolejnych inspekcji czy przygotować raport dotyczący skutków lokalnych czynników środowiskowych.

A jak zbierane są informacje w terenie? Zapraszamy do obejrzenia filmu trzymającego w napięciu :)

Skanowanie zabytków

O skanowaniu laserowym zabytków już pisaliśmy. Dzisiaj piszą o tym inni - dla przykładu artykuł z Dziennika Bałtyckiego z dodatku Twój Dom, a w nim artykuł p. Alicji Charzyńskie pt. Mierzenie z laserową precyzją. Przyjemniej lektury, bo jak widać można o rzeczach wydawałoby się skomplikowanych technologicznie pisać łatwo i przyjemnie. I nawet w wakacyjnym duchu!

Pomorskie ma swój Departament Geodezji i Kartografii

29 czerwca 2010 Zarząd Województwa Pomorskiego podjął uchwałę, na podstawie której 1 lipca bieżącego roku utworzony został Departament Geodezji i Kartografii.




Jakie zadanie będzie realizował nowy departament? Geodeta województwa będzie:
- prowadził wojewódzki zasób geodezyjny i kartograficzny
- będzie zlecał wykonanie i udostępniał mapy topograficzne i tematyczne dla obszaru Województwa
- tworzył, w uzgodnieniu z Głównym Geodetą Kraju, oraz prowadzi i udostępnia bazy danych obiektów topograficznych o szczegółowości zapewniającej generowanie standardowych opracowań kartograficznych w skalach 1:1O000 - 1:100 000 (w tym kartograficznych opracowań numerycznego modelu rzeźby terenu) oraz standardowych opracowań kartograficznych: map topograficznych w skali 1:1O000
- będzie wykonywał analizę zmian w strukturze agrarnej oraz programował i koordynował prace urządzeniowo-rolne
- będzie monitorował zmiany w sposobie użytkowania gruntów oraz ich bonitacji
- będzie współdziałał z Głównym Geodetą Kraju w prowadzeniu państwowego rejestru granic i powierzchni jednostek podziałów terytorialnych kraju, w tym prowadzi bazę danych dotyczącą tego rejestru w części obejmującej obszar województwa
- będzie sporządzał zestawienia zbiorcze danych objętych ewidencją gruntów i budynków województwa
- będzie prowadził wojewódzką bazę danych nieruchomości we współpracy z Departamentem Majątku Województwa
- będzie prowadził i nadzorował projekty z zakresu geodezji i kartografii współfinansowane z funduszy europejskich.

Na stanowisko dyrektora departamentu powołany został geodeta województwa pomorskiego – Krystian Kaczmarek.

Już po GEOMATYCE

W dniach 1-2 lipca odbyła się Konferencja dedykowana nowoczesnej geodezji i kartografii pod nazwą GEOMATYKA 2010. Konferencja ta była skierowana do pracowników i pracodawców branż inżynieryjnych, głównie z dziedziny geodezji, budownictwa, inżynierii transportu, architektury, planowania przestrzennego, hydrografii, administracji i nawigacji samorządowej. Wystawa technologiczna cieszyła się dużym zainteresowaniem wśród studentów, kadry naukowej z uczelni w Polsce oraz przedsiębiorców. Organizatorem konferencji był Zakład Geodezji, Wydział Inżynierii Lądowej i Środowiska Politechniki Gdańskiej.

Firma APEKS była oczywiście obecna podczas tej imprezy i prezentował właściwości skanowania laserowego 3D, przy użyciu lasera VZ-400 firmy RIEGL.

Tachimetr do lamusa

28 czerwca ukazał się obszerny artykuł w Dzienniku Bałtyckim pt. Rewolucja w walizce. Autor Tomasz Słomczyński słusznie podsumowuje znaczenie skanowania laserowego we współczesnej geodezji. Rzeczywiście technika, jaką stosuje firma APEKS do prowadzenia prac wybiega w przyszłość, jednak nie ma od tego odwrotu. Skanowanie laserowe to rewolucja w pracy geodety – w ciągu paru chwil można dokonać milionów pomiarów. A wyniki mamy od razu w wersji elektronicznej, gotowe do edycji, do przesłania czy do wydruku. Żaden geodeta pracujący tradycyjnymi metodami nie jest w stanie osiągnąć takiej wydajności pracy. Nie mówiąc już o dokładności pomiaru. W przytoczonym artykule Maciej Matysik z firmy APEKS z Gdańska opisuje możliwości skanera laserowego 3D - VZ400 austriackiej firmy Riegl. Jednak najważniejszym argumentem za stosowaniem tej techniki pomiaru jest pełne odwzorowanie rzeczywistości, zarówno obiektu budowlanego, jak i samego terenu. Zapraszamy do przeczytania artykułu!

System GPS - część 2

W pierwszej części pisaliśmy, czym w ogóle jest system GPS. Dzisiaj czas na wyjaśnienie podstawowych terminów związanych z tym tematem.

Pomiary pseudoodległości – pomiary odległości satelita – antena odbiornika na podstawie porównania emitowanego przez satelitę kodu i jego repliki generowanej przez odbiornik. Są to tzw. wyznaczenia nawigacyjne, autonomiczne. Dokładność określenia pozycji rzędu kilku metrów.

Pomiary fazowe – to rodzaj pomiarów stanowiący o wysokiej dokładności wyznaczenia pozycji w technice GPS. Różnicowe pomiary fazowe z dokładnością 1/100 cyklu fazowego fali nośnej umożliwiają wyznaczenie różnic odległości dwóch odbiorników z dokładnością milimetrową.

Pomiary różnicowe (względne) – podstawowy rodzaj pomiarów GPS w zastosowaniach geodezyjnych polegających na wyznaczeniu pozycji względem punktu (punktów) o znanym położeniu (punkcie referencyjnym)

W kategorii pomiarów różnicowych w zależności od stosowanych procedur pomiarowych wyróżniamy:
1. gdy odbiorniki przez cały okres gromadzenia danych pozostają nawzajem w bezruchu
- obserwacje statyczne
- szybkie statyczne (FastStatic, Rapid Static),
2. gdy jeden lub więcej odbiorników się przemieszcza, a przynajmniej jeden prowadzi pomiar
stacjonarnie
- Stop&Go semi-kinematic
- kinematyczne
3. pomiary RTK (Real Time Kinematic) - pozwalające na uzyskanie pozycji z dokładnością centymetrową w czasie rzeczywistym (konieczne jest ustanowienie komunikacji pomiędzy odbiornikiem bazowym a ruchomym, w celu przesyłania korekt). Zwykle odbywa się to za pośrednictwem radia, coraz częściej jednak wykorzystywane są sieci telefonii komórkowej.

Sensor – odbiornik, zasadnicza część zestawu, do której dostarczane są za pośrednictwem anteny dane z satelitów.

Controller, data logger – urządzenie, za pośrednictwem którego komunikujemy się z odbiornikiem (ustawiamy tryb pracy, częstotliwość rejestrowania danych itp.), i w którym odbywa się rejestracja danych.

















Okno – przestrzeń, w której znajdują się obserwowane satelity, zwykle określa się je w stopniach określających kąt wzniesienia satelity nad horyzontem, powyżej którego sygnały z satelity są rejestrowane.
„Odcinanie części sygnału jest konieczne ze względu na niekorzystny wpływ „grubej” warstwy troposfery i jonosfery nad horyzontem.

Zasłona – naturalny lub sztuczny obiekt ograniczający dotarcie sygnału z satelity do anteny odbiornika

DOP (dilution of precision) – wskaźnik określający geometrię układu odbiornik – satelity systemu GPS w danym momencie (GDOP, PDOP, VDOP, HDOP)

Epoka (interwał pom.) – jeden zarejestrowany cykl obserwacyjny zwykle 5, 10 lub 15 sekund

Skanowanie laserowe zabytków

Unikatowe w skali kraju, gdańskie piwnice odkryte przez archeologów w 2006, po długim okresie oczekiwania mają szanse wrócić do stanu pierwotnej świetności. Znalazły się środki, chęci i przede wszystkim technologie, dzięki którym już niedługo będzie można oglądać zrewitalizowany obiekt.

XIII-wieczne piwnice odkryte przez archeologów na gdańskim Placu Dominikańskim doczekały się pozytywnej decyzji o ich rewitalizacji. W chwili obecnej na placu, objętym ścisłą ochroną, prowadzone są równolegle prace zabezpieczające, archeologiczne i konserwacyjne. To najstarsze zachowane w Gdańsku wnętrze zostało również zinwentaryzowane za pomocą nowej technologii - skanowania laserowego 3D. Zakład Usług Inżynierskich Apeks Sp. z o.o. z Gdańska podjął się zadania wykonania trójwymiarowego modelu punktowego piwnic przy użyciu skanera laserowego VZ400 firmy RIEGL.

- Wynikiem skanowania laserowego jest chmura punktów, w której każdy punkt ma precyzyjnie określone w przestrzeni współrzędne (X, Y, Z). Pozwala to na dokładne zobrazowanie poszczególnych elementów i detali, jak również całych powierzchni czy kubatur – wyjaśnia mgr inż. Paweł Kowalewski, geodeta, specjalista d/s skanowania z firmy ZUI Apeks Sp. z o.o. - Jest to obecnie najszybsza i najdokładniejsza metoda sporządzania dokumentacji tego typu obiektów. Następnie zeskanowane dane przenoszone są do komputera, gdzie w dedykowanym oprogramowaniu RiSCAN PRO powstaje trójwymiarowy model punktowy. Wraz ze skanerem skalibrowany jest aparat fotograficzny, dzięki czemu, każdy pomierzony punkt otrzymuje właściwą kolorystykę zgodną z oryginalnym obiektem. Czas pomiaru oraz ilość pozyskanych informacji przestrzennych czyni skanowanie laserowe bezkonkurencyjnym w stosunku do tradycyjnych metod pomiaru. - dodaje Paweł Kowalewski.




























W chwili obecnej ekipy archeologów, konserwatorów i budowlańców pracują nieprzerwanie, aby jak najszybciej dokonać pełnego badania odkrytych piwnic. Po wykonaniu wszystkich prac planowane jest stworzenie w tym miejscu skansenu archeologicznego, gdzie oprócz możliwości zwiedzenia piwnic, będzie można obejrzeć wydobyte cenne znaleziska oraz zapoznać się z historią tego miejsca. Planowane jest przygotowanie multimedialnej sali gdzie z zastosowaniem nowych technologii projekcji prezentacji, filmów i hologramów, będzie można zapoznać się ze wszystkimi efektami wykopalisk i prac prowadzonych w tym miejscu.

- Stworzony przez firmę Apeks cyfrowy model najstarszego murowanego budynku klasztoru oo. Dominikanów w Gdańsku jest obecnie najbardziej zaawansowaną technicznie metodą dokumentacji obiektów zabytkowych. Pozwala on na bardzo dokładną inwentaryzacje trudną do osiągnięcia metodami tradycyjnymi. Skaning laserowy połączony z obróbką pozyskanych danych umożliwił wygenerowanie modelu w skali 1:1 z zachowaniem najmniejszych szczegółów poszczególnych faktur, pozwala on na dokonywanie wszelkich pomiarów obiektu. W przyszłości umożliwia szczegółowe monitorowanie stanu zabytku. – wyjaśnia mgr Maciej Szyszka kierownik badań Muzeum Archeologicznego w Gdańsku.

Prezentacja z wynikami skanowania, przygotowywana przez Apeks, na potrzeby Muzeum Archeologicznego w Gdańsku, może dokonać rewolucji w przygotowaniu dokumentacji obiektów zabytkowych. Użyta technologia skanowania laserowego 3D może okazać się niezwykle pomocna przy szybkim, niezwykle dokładnym i ograniczonym kosztowo dokumentowaniu obiektów ulęgających degradacji. Sama technologia skanowania jest nie inwazyjna, nie wymaga sztabu specjalistów i pozwala uzyskać w krótkim czasie trójwymiarowy model punktowy w pełni odwzorowujący obiekt. Skaner laserowy wykonuje pomiar punktów w zasięgu 3600 w poziomej oraz 1000 w pionie. Rozpiętość odległości wynosi 1,5–500 m daje możliwość skanowania obiektów wielko kubaturowych. Jedynymi ograniczenia dla urządzenia są warunki meteorologiczne, w postaci opadów atmosferycznych, które mogą zakłócić dokonywany pomiar.

- Jesteśmy zaskoczeni dokładnością pomiarów, jaką daje skanowanie laserowe. Dzięki opracowanemu raportowi mamy udokumentowany każdą cegłę, każdy nawet najmniejszy element muru piwnicy - mówi mgr Henryk Paner, dyrektor Muzeum Archeologicznego w Gdańsku, który sprawuje pieczę nad zabytkowymi romańskimi piwnicami. – W przypadku obiektów zabytkowych, w tym archeologicznych szczególnie istotne jest zachowanie wszelkich środków bezpieczeństwa, aby podczas prac konserwatorskich nie uszkodzić obiektu. Skanowanie laserowe sprawdza się tutaj doskonale – jest bezinwazyjne, nie wymaga fizycznego kontaktu z badanym obiektem. – dodaje Henryk Paner.

- W przypadku gdańskiego obiektu odkrytego metodami archeologicznymi, będącego najstarszym obecnie znanym wnętrzem, model cyfrowy pozwoli na szczegółowe doprojektowanie brakujących elementów, takich jak pola sklepień, umożliwiając prezentację rewitalizowanego zbytku szerokiej rzeszy odbiorców. – wyjaśnia mgr Maciej Szyszka, archeolog z Muzeum Archeologicznego w Gdańsku. - Skaning laserowy w archeologii pozwala na ultra precyzyjną dokumentację stanowisk i stanowi narzędzie przyszłości pożądane podczas każdych badań. – podsumowuje Maciej Szyszka.

Targi GEA 2010

Już w dniach 22-24 czerwca odbędą się w Krakowie XVI Targi GEA 2010. Targi te są wizytówką branży geoinformatycznej w Polsce, jeden raz w roku można w jednym miejscu spotkać i zobaczyć większość dostawców sprzętu, oprogramowania, technologii. W tym roku główne tematy prezentacji targowych będą obejmować swoją tematyką następujące zagadnienia:
Systemem informacji przestrzennej – GIS.
1. Systemy informacji geograficznej dla regionu, województwa, powiatu, miasta i gminy,
2. Branżowe systemy informacji przestrzennej: GIS dla wodociągów, gazownictwa, energetyki, telekomunikacji, gospodarki leśnej, rolnictwa

Geodezja
1. Sprzęt pomiarowy optyczny i elektroniczny, akcesoria pomiarowe, wykrywacze urządzeń podziemnych, oprogramowanie obliczeniowe, do tworzenia mapy numerycznej dla firm i urzędów geodezyjnych, geoinformatycznych

Fotogrametria
1. Sprzęt i oprogramowanie

Systemy lokalizacji satelitarnej (GPS)
Systemy plotowania i reprodukcji

Dodatkowo w trakcie targów GEA 2010 prowadzone będą sesje związane z pozyskiwaniem i przetwarzaniem informacji przestrzennej zasilającej systemy GIS -zdjęcia naziemne, lotnicze, satelitarne, systemy GPS (oraz prezentacje firm wykonujących usługi z tego zakresu. Z kolei sposób pozyskiwania informacji i możliwości zobrazowania wykonanych prac, pokażą specjaliści od skanowania i wektoryzacji, plotowania i .

Uczestnicy targów będą mogli także wysłuchać prezentacji na temat realizacji nowoczesnych rozwiązań geomatycznych tworzonych w OPGK Elbląg, OPGK Olsztyn, MGGP Aero i kilku innych projektach realizowanych przy pomocy dotacji z UE. Prelegenci przedstawią też metody pozyskiwania środków unijnych na przedsięwzięcia geoinformatyczne.

Zapowiada się interesująca branżowa impreza. XVI Międzynarodowe Targi GEA 2010 odbędą się w Krakowie przy ulicy Piastowskiej 26a.

Lokale wyborcze na mapie

Jeśli nie wiecie, gdzie jest Wasz lokal wyborczy możecie sprawdzić na mapie. Najprościej w serwisie Zumi, który na podstawie aktualnych informacji z Krajowego Biura Wyborczego, opracował dokładną mapę lokali wyborczych w całej Polsce, w których będzie można oddać głos w nadchodzących wyborach prezydenckich 2010. Aby znaleźć swój lokal wystarczy kliknąć tutaj i wpisać nazwę ulicy oraz miasto, w którym będziemy głosować. W przypadku długich ulic, które obsługiwane są przez kilka komisji wyborczych, w wyniku wyszukiwania otrzymamy dokładny opis, które numery budynków obsługiwane są przez dany lokal wyborczy.

Sprawdź swój lokal wyborczy na Zumi!

Co powinien umieć technik geodeta?

Już 21 czerwca o godzinie 12-tej rozpocznie się egzamin pisemny potwierdzający umiejętności zawodowe w zawodzie technik geodeta. Egzaminy praktyczne przeprowadzone będą od 22 do 25 czerwca. Co powinien umieć geodeta? Na to pytanie daje odpowiedź fragment z załącznika do rozporządzenia MEN z dnia 10 marca 2010 (poz. 652), który określa standardy wymagań będące bazą do przeprowadzenia egzaminu potwierdzającego kwalifikacje zawodowe technika geodety.

Zawód: technik geodeta
symbol cyfrowy: 311[10]

Etap pisemny egzaminu obejmuje:
Część I — zakres wiadomości i umiejętności właściwych dla kwalifikacji w zawodzie

Absolwent powinien umieć:
1. Czytać ze zrozumieniem informacje przedstawione w formie opisów, instrukcji, rysunków, szkiców, wykresów, dokumentacji technicznych i technologicznych, a w szczególności:
1.1. rozpoznawać rodzaje obiektów budowlanych oraz inżynierskich;
1.2. rozpoznawać rodzaje instrumentów pomiarowych i narzędzi do opracowań geodezyjno-kartograficznych;
1.3. rozpoznawać techniki i metody pomiarów geodezyjnych;
1.4. określać zasady wykonywania pomiarów sytuacyjnych i sytuacyjno-wysokościowych;
1.5. określać rodzaje map i sposoby ich sporządzania przy zastosowaniu tradycyjnych i nowoczesnych technologii;
1.6. określać zasady posługiwania się podstawowym sprzętem fotogrametrycznym;
1.7. określać zasady opracowania map sytuacyjnych i sytuacyjno-wysokościowych na podstawie pomiarów terenowych oraz przetworzonych danych terenowych;
1.8 określać zasady prowadzenia geodezyjnej obsługi budownictwa mieszkaniowego i przemysłowego;
1.9. określać zasady wykonywania pomiarów przemieszczeń i odkształceń budowli;
1.10. określać zasady prowadzenia ewidencji gruntów i budynków;
1.11. określać zasady wykonywania podziałów i rozgraniczeń nieruchomości;
1.12. określać zasady wykonywania wytyczania oraz inwentaryzacji sieci uzbrojenia terenu;
1.13. określać zasady prowadzenia państwowego zasobu geodezyjnego i kartograficznego.
2. Przetwarzać dane liczbowe i operacyjne, a w szczególności:
2.1. przetwarzać dane zebrane w terenie na dane liczbowe w postaci współrzędnych lub pól powierzchni;
2.2. dobierać instrumenty i sprzęt geodezyjny do wykonywania określonych pomiarów i prac;
2.3. sporządzać szkice polowe oraz dokumentacyjne;
2.4. sporządzać graficzne zobrazowanie stanu zagospodarowania terenu;
2.5. sporządzać dokumenty związane z ewidencją gruntów i budynków;
2.6. obliczać należność za wykonaną pracę.
3. Bezpiecznie wykonywać zadania zawodowe zgodnie z przepisami bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz ochrony środowiska, a w szczególności:
3.1. stosować przepisy i zasady bezpieczeństwa i higieny pracy, przepisy ochrony przeciwpożarowej oraz ochrony środowiska podczas wykonywania prac geodezyjnych i kartograficznych;
3.2. stosować przepisy prawa budowlanego i prawa pracy;
3.3. przewidywać zagrożenia występujące podczas wykonywania prac na placu budowy oraz prac geodezyjnych i kartograficznych;
3.4. organizować stanowiska pracy zgodnie z wymaganiami ergonomii; (zapis nowy, wejdzie w życie z dniem 29 czerwca 2010)
3.5. stosować odzież roboczą i środki ochrony indywidualnej podczas wykonywania prac geodezyjnych i kartograficznych; (zapis zmieniony, wejdzie w życie z dniem 29 czerwca 2010)
3.6. stosować zasady udzielania pierwszej pomocy poszkodowanym podczas wykonywania prac geodezyjnych i kartograficznych. (zapis nowy, wejdzie w życie z dniem 29 czerwca 2010)

Część II — zakres wiadomości i umiejętności związanych z zatrudnieniem i działalnością gospodarczą

Absolwent powinien umieć:
1. Czytać ze zrozumieniem informacje przedstawione w formie opisów, instrukcji, tabel, wykresów, a w szczególności:
1.1. rozróżniać podstawowe pojęcia i terminy z zakresu funkcjonowania gospodarki oraz prawa pracy, prawa podatkowego i przepisów regulujących podejmowanie i wykonywanie działalności gospodarczej;
1.2. rozróżniać dokumenty związane z zatrudnieniem oraz podejmowaniem i wykonywaniem działalności gospodarczej;
1.3. identyfikować i analizować informacje dotyczące wymagań i uprawnień pracownika, pracodawcy, bezrobotnego i klienta.
2. Przetwarzać dane liczbowe i operacyjne, a w szczególności:
2.1. analizować informacje związane z podnoszeniem kwalifikacji, poszukiwaniem pracy i zatrudnieniem oraz podejmowaniem i wykonywaniem działalności gospodarczej;
2.2. sporządzać dokumenty związane z poszukiwaniem pracy i zatrudnieniem oraz podejmowaniem i wykonywaniem działalności gospodarczej;
2.3. rozróżniać skutki wynikające z nawiązania i rozwiązania stosunku pracy.


Etap praktyczny egzaminu obejmuje wykonanie określonego zadania egzaminacyjnego wynikającego z zadania o treści ogólnej — opracowanie projektu realizacji i wykonanie określonych prac geodezyjnych na podstawie dokumentacji.

Absolwent powinien umieć:
1. Analizować dokumentację projektową, pomiarową, kartograficzną.
2. Dobierać metody i techniki wykonania pomiarów oraz opracowania geodezyjnego określonego obiektu na podstawie dokumentacji projektowej.
3. Dobierać sprzęt i instrumenty geodezyjne w odniesieniu do określonej metody i techniki wykonania pomiarów oraz wykonywać pomiary geodezyjne.
4. Dobierać metody, techniki i przyrządy do kontroli prawidłowości wykonywanych pomiarów, uzyskanych wyników oraz wykorzystania ich do opracowań geodezyjnych.
5. Określać warunki wykonania pomiarów oraz dokumentacji geodezyjnej w zależności od określonych wymagań dotyczących rodzaju i zakresu opracowania.
6. Opracowywać projekt realizacji określonego rodzaju prac geodezyjnych obejmujący: wykonanie pomiarów sytuacyjnych i sytuacyjno-wysokościowych, sporządzenie szkiców polowych pomiarów sytuacyjnych i sytuacyjno-wysokościowych, wykonanie szkiców dokumentacyjnych tyczenia lub przetworzenie danych zebranych w terenie na dane liczbowe w postaci współrzędnych i pól powierzchni, kartowanie map sytuacyjnych i sytuacyjno-wysokościowych na podstawie pomiarów terenowych oraz przetworzonych danych terenowych, opracowanie przykładowej dokumentacji związanej z geodezyjną obsługą budownictwa.
7. Opracowywać dokumentację związaną z geodezyjną obsługą budownictwa.

Niezbędne wyposażenie stanowiska do wykonania zadania egzaminacyjnego:
Stanowisko komputerowe: komputer podłączony do sieci lokalnej, drukarka sieciowa z możliwością wydruku w formacie A3, ploter. Oprogramowanie: pakiet biurowy (edytor tekstu, arkusz kalkulacyjny, program do prezentacji), pakiet do wspomagania projektowania dokumentacji geodezyjnej. Poligon do wykonania pomiarów terenowych. Sprzęt oraz instrumenty geodezyjne. Fragment dokumentacji budowlanej. Zestaw norm stosowanych w geodezji. Instrukcje i wytyczne techniczne dotyczące geodezji inżynieryjnej; dokumentacja pomiarów geodezyjnych: sytuacyjnych i sytuacyjno-wysokościowych; dzienniki pomiarowe i obliczeniowe. Katalogi znaków umownych, opisów rysunków geodezyjnych i kartograficznych. Wzory i objaśnienia danych topograficznych. Tablice do tyczenia łuków kołowych, klotoidy. Mapy: wieloskalowe, topograficzne, tematyczne. Pierworysy i czystorysy map. Podstawowe materiały i sprzęt do rysowania i rytowania: papiery rysunkowe, plansze kartograficzne, kalki, folie z tworzyw sztucznych, warstwy rytownicze na foliach, ołówki, pióra, pisaki, tusze wodne i trawiące, farby, przyrządy rysunkowe. Stół podświetleniowy. Dokumenty geodezyjne związane z ewidencją gruntów: rejestry, dokumentacja ewidencji gruntów, mapy scaleniowe, wzory pism, postanowień i decyzji administracyjnych, obowiązujące druki, druk księgi wieczystej. Pojemnik na odpady. Środki ochrony indywidualnej. Apteczka.

Wszystkim przystępującym do tegorocznego egzaminu życzymy powodzenia!

Czy zeskanują polskie Tatry?

Do 20 czerwca internauci mogą głosować na symbol Tatr w ramach konkursu Milka Razem dla Tatr. Głosować można nawet codziennie na: niedźwiedzia, Morskie Oko, krokusy, kozicę, świstaka czy Giewont. W zależności od ilości głosów internatów organizatorzy konkursu podejmą działania mające na celu ratowanie zwycięskich symboli. W sumie 1 milion złotych zostanie przeznaczony na ochronę dziedzictwa narodowego Tatr.



Jakie działania w ramach tego budżetu mogą zostać podjęte dla zwycięskiego symbolu?

Oto propozycje organizatorów konkursu. I tak – jeżeli zwycięży krokus zostanie przeprowadzony skaning laserowy (lidar) polskiej części Tatr, na podstawie którego zostanie opracowany cyfrowy model terenu. Dodatkowo organizatorzy wykonają też zdjęcia lotnicze. Wszystko po to, aby monitorować tempo zarastania polan na terenie Tatrzańskiego Parku Narodowego.

Dla kozicy zostanie zakupiony bezzałogowy samolot wyposażony w możliwość rejestracji obrazu w celu monitoringu migracji tych zwierząt. W celu poznania miejsc zagrożonych płoszeniem kozic, a także świstaków wykonane zostaną także mapy panoramiczne gór z rozmieszczonymi trasami narciarskimi, szlakami turystycznymi, nartostradami.

Dla terenów Morskiego Oka wykonane zostaną zdjęcia lotnicze mające zapewne na celu monitoring stanu pokrywy roślinno-glebowej w tym obszarze. Te same działania zostaną podjęte w ramach ochrony Giewontu.

Do końca głosowania zostało jeszcze tylko kilka dni. Czekamy z niecierpliwością na informacje, jaki symbol zwycięży.

System GPS – część 1

Dzisiaj poruszamy temat systemu GPS. Czy jest? O czym powinien wiedzieć geodeta, chcąc korzystać z tej zdobyczy cywilizacji. Wszystkie wątpliwości wyjaśni ekspert, Ryszard Boniecki z firmy APEKS z Gdańska.

System GPS, przytaczam za profesorem Kazimierzem Czarneckim, jest swoistą „czarną skrzynką” wymagającą niewielkiego udziału operatora, którego rola jak się na pierwszy rzut oka wydaje, sprowadza się do ustawienia anteny nad punktem pomiarowym, zmierzenia wysokości anteny nad mierzonym punktem, załączenia zasilania i uruchomienia odbiornika. Podobnie, po zakończeniu pomiaru wystarczy nacisnąć kilka „guzików” w określonej kolejności, przesłać zarejestrowane dane do komputera, uruchomić program i po pewnym czasie uzyskać wyświetlone na monitorze wyniki.

Czy zatem istnieje potrzeba, aby współczesny geodeta - użytkownik systemu GPS, rozumiał jego działanie. Odpowiedź jest zdecydowanie twierdząca.

Współczesny geodeta, jeśli chce korzystać z techniki GPS, musi wiedzieć o niej bardzo dużo: musi zdawać sobie sprawę z zasad działania systemu; z jego podstaw teoretycznych; wiedzieć jak działają różne odbiorniki GPS; wiedzieć jak dobrać odpowiedni typ odbiornika i anteny do określonych celów. Powinien wiedzieć także jaka procedura obserwacji będzie właściwa dla celów, jakie chce osiągnąć. Powinien umieć dobrać odpowiednie programy do przetworzenia wyników obserwacji, a później wykorzystać je w różnych układach współrzędnych, w połączeniu z wynikami uzyskanymi np. za pomocą technik klasycznych.

Obserwacje GPS są wykorzystywane w coraz szerszym zakresie. Poza podstawowym - określeniem pozycji, coraz częściej wykorzystywane są do określenia różnic wysokości między punktami (niwelacja satelitarna), czy wyznaczenia przemieszczeń poziomych i pionowych, jeśli wymieniać tyko te zastosowania będące przedtem domeną innych dziedzin geodezji.

Oczywiście nietypowe, bądź eksperymentalne zastosowania wymagają głębszej wiedzy i szczególnej staranności przy wykonywaniu pomiarów.

Krótka charakterystyka systemu
System GPS tworzą trzy zasadnicze części (segmenty):
- segment kosmiczny – tworzą „w zasadzie” 24 satelity (czynne) umieszczone na sześciu prawie kołowych orbitach o nachyleniu ok. 55 stopni do płaszczyzny równika (po 4 satelity na każdej orbicie), wysokość orbity ok. 20 000 km. Każdy z satelitów emituje bardzo stabilne częstotliwości pomiarowe, transmituje sygnały własnego zegara oraz retransmituje informacje efemerydalne (dotyczące położenia satelity w przestrzeni) i identyfikacyjne (dotyczące tego satelity i całego systemu);
- segment kontroli – składający się z 5 stacji śledzących Colorado Springs (master station) i 4 rozmieszczonych w miarę równomiernie wzdłuż równika. Obserwacje zarejestrowane na stacjach śledzących są przesyłane do stacji podstawowej (master). Centrum obliczeniowe dokonuje wyznaczenia przewidywanych elementów orbity każdego satelity i poprawek pozwalających na określenie pozycji satelity w momencie obserwacji. Te informacje wraz z poprawą zegara satelity są przesyłane do komputera pokładowego satelity, a następnie retransmitowane w postaci tzw. efemeryd pokładowych (części depeszy satelitarnej);
- segment użytkowników - w zależności od rodzaju posiadanego sprzętu i potrzeb użytkownicy wyznaczają swoją pozycję bezpośrednio w systemie WGS-84 (nawigacja) lub przy zastosowaniu innych narzędzi i metod pomiaru (statycznych), w post-processingu, wyznaczają pozycję ze znacznie większą dokładnością. Istnieją też inne sposoby wyznaczenia pozycji (tryby kinematyczne). Omówienie nawet pobieżne wszystkich sposobów wyznaczenia pozycji oraz podstaw teoretycznych wymagałoby obszernego wykładu (cyklu wykładów).































Zainteresowanych odsyłam do literatury - artykułów w magazynie GEODETA (dodatek NAWI), podręczników akademickich i publikacji przekrojowych np.: Geodezja współczesna w zarysie [K. Czarnecki, Wydawnictwo Wiedza i Życie], GPS w praktyce geodezyjnej [J. Lamparski, K. Świątek Wydawnictwo Gall]

W uproszczeniu wyznaczenie pozycji polega na realizacji przestrzennego wcięcia wstecz (liniowego) do punktów (satelitów GPS), których pozycja w przestrzeni choć zmienna, jest możliwa do wyznaczenia na podstawie transmitowanych przez satelity efemeryd.

Planowanie obserwacji

Większość dostawców odbiorników dostarcza wraz ze sprzętem narzędzia do opracowania i wyrównania wyników pomiaru, oraz do planowania misji obserwacyjnych.

Programy do planowania misji obserwacyjnych bazują na informacjach zawartych w almanachu – części depeszy satelitarnej.
Posiadając informacje o przybliżonej lokalizacji stanowisk obserwacyjnych, można zaplanować sesje pomiarowe, dokonując wyboru optymalnych przedziałów czasowych dla wykonania „obserwacji”.

Program podaje informacje o liczbie widocznych w określonym „oknie” satelitów, ich konstelacji, wartości wskaźnika DOP, itp. przedstawione na osi czasu.

Mapy po powodziowe

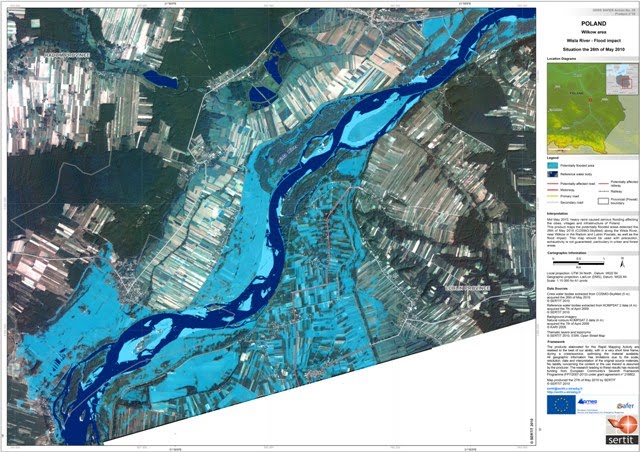

Wykorzystanie map satelitarnych, map cyfrowych i trójwymiarowych modeli terenu pozwala na odwzorowanie sytuacji istniejącej po przejściu fali powodziowej. Połączenie tych informacji pozwala zespołowi geologów, hydrologów i geografów na opracowanie rekomendacji, która w postaci tekstowej i graficznej umieszczana jest na mapach dostarczanych straży pożarnej.
















W tej chwili dostępne są zestawy map dla następujących obszarów: Rejon Połaniec, Sandomierz, Rejon Wilków, Rejon Świniary.

Dla każdego z obszarów dostępne są: rekomendacja na mapie hipsometrycznej, rekomendacje na ortofotomapie, obraz satelitarny terenów zalanych, mapa hipsometryczna z siecią drogową, mapa hipsometryczna z siecią hydrologiczną.
















Opracowania na prośbę Komendanta Głównego Państwowej Straży Pożarnej wykonał powstały ad hoc zespół informacji kryzysowej PROTEUS-GMES: Centrum Badań Kosmicznych (grupa GMES i zespół PROTEUS), Przemysłowy Instytut Automatyki i Pomiarów (koordynator projektu PROTEUS), Państwowy Instytut Geologiczny, Instytut Meteorologii i Gospodarki Wodnej, Politechnika Poznańska (Instytut Informatyki), dane satelitarne dostarczył europejski projekt SAFER programu GMES.

Zobacz Gdański System Informacji Przestrzennych

W najbliższą sobotę, 12 czerwca, odbędzie się już po raz szósty Dzień Otwarty Urzędu Miejskiego w Gdańsku. Każdy z wydziałów urzędu będzie się prezentował. I tak Wydział Geodezji odczaruje mapy geodezyjne: zasadnicze, ewidencji gruntów i budynków, a także ortofotomapy czy bazy punktów adresowych. Biuro Informatyki zaprezentuje „Gdański System Informacji Przestrzennych na miarę XXI wieku” – będzie można zobaczyć opracowania mapowe, obejrzeć prezentacje multimedialne na temat miejskich publikacji GIS dostępnych w Internecie, ze szczególnym uwzględnieniem interaktywnego planu Gdańska.

Szczegółowy plan dnia otwartego znajdziecie tutaj.

Nowoczesne techniki pomiarowe pomocne w usuwaniu skutków powodzi

Nie obeschły jeszcze pola po przejściu pierwszej fali powodzi, a już kolejna przetoczyła się przez Polskę.
Zniszczenia infrastruktury postępują. Przywrócenie normalnego funkcjonowania obszarów dotkniętych powodzią wymagać będzie olbrzymiego wysiłku.

Kluczowe znaczenie przy usuwaniu skutków powodzi mają: ocena zakresu zniszczeń a następnie naprawa lub odtworzenie urządzeń zabezpieczających przed wysokimi stanami wód płynących (wały przeciwpowodziowe) oraz sieć dróg i kolei.

I w tym zakresie może pomóc nowoczesna technika. Metoda skaningu laserowego pozwala na bardzo szybki, bezpieczny i jednocześnie dokładny pomiar inwentaryzacyjny o niemożliwej do uzyskania innymi metodami szczegółowości. Porównanie utworzonego na podstawie wyników takiego pomiaru (chmury punktów) numerycznego modelu terenu (DTM), z modelem utworzonym na podstawie danych określających pierwotny stan ww. obiektów (mapy, projekty itp.), pozwoli na szybkie oszacowanie ilościowe zmian.

Należy dodać, iż dzięki równoczesnemu wykorzystaniu technik satelitarnych (systemów GNSS) do lokalizacji stanowisk skanera, nie jest konieczne korzystanie z klasycznych osnów geodezyjnych, które na przykład mogą być na skutek powodzi niedostępne, uszkodzone bądź zniszczone.

Dane zarejestrowane podczas skanowania mogą być wykorzystane do opracowania map do celów projektowych niezbędnych na etapie przygotowania inwestycji lub remontów elementów infrastruktury.

Pracownia Skaningu Laserowego Zakładu Usług Inżynierskich APEKS Sp. z o.o. w Gdańsku oferuje wykonanie opisanych wyżej opracowań (a także innych - dyktowanych szczególnymi potrzebami), przy minimalnym poziomie kosztów (bez zysku). Więcej informacji pod nr telefonu 58 340 10 00 lub mailowo: sekretariat@apeks.com.pl.

Budynek po zalaniu

Tysiące zniszczonych przez powódź budynków będą wymagały inwentaryzacji. Właściciele zalanych domów sami mogą stwierdzić, że odpadają tynki czy też wybrzuszyły się parkiety, o tyle fachową ocenę nieruchomości powinniśmy zlecić profesjonalistom. Jak ocenia ekspert Dorota Kminikowska z firmy APEKS z Gdańska: Poziom zniszczeń oraz ich skutki powinni oceniać eksperci posiadający stosowne uprawnienia budowlane. Nie wyklucza się wykonania ekspertyzy geologicznej gruntu. Wskazane jest wykonanie szczegółowej inwentaryzacji nieruchomości wraz z dokumentacją fotograficzną. Do wyceny szkód uprawnieni są rzeczoznawcy majątkowi. Ocenie powinna podlegać cała nieruchomość: grunt wraz z zabudowaniami. Samemu nie należy dokonywać takiej oceny.

Wysuszenie budynku, tak, by móc go dalej użytkować jest możliwe tylko po uzyskaniu pozytywnej opinii osoby ze stosownymi uprawnieniami budowlanymi. Jeśli już uzyskamy pozytywną ocenę do remontu należy przystąpić niezwłocznie, tak aby nie doprowadzić do dalszej degradacji budynku. Szczególnie szybko powinno nastąpić osuszenie budynku.

Wykonanie remontu nieruchomości wynika z wykonanych ocen i ekspertyz. Ekspertyza techniczna obiektu powinna zawierać plan remontu. W przypadku zalanych wbudowanych materiałów lekkich (gips, gazobeton i drewno) koszt wysuszenia i doprowadzenia budynku do stanu poprzedniego może przewyższyć koszt wybudowania nowego domu.

I jeszcze jedna cenna uwaga - nie można zastosować porad ogólnych. Każda nieruchomość powinna być traktowana indywidualnie i indywidualnie poddana ekspertyzie.

Więcej o remontach domów po powodzi można przeczytać tutaj.

Prezydenci dali się zeskanować

Wykorzystanie skanowania laserowego 3D ma swoje zastosowanie także w projektach ochrony dziedzictwa kulturowego. Przykładem niech będzie zeskanowana właśnie góra Mount Rushmore znana z pomnika czterech amerykańskich prezydentów: Jerzego Waszyngtona, Thomasa Jeffersona, Teodora Roosevelta oraz Abrahama Lincolna.


W 15-cie dni zespół 400-tu geodetów, specjalistów od skanowania laserowego oraz konserwatorów zabytków zeskanował ten oryginalny pomnik wykuty w skale. Ale kolejnych 10-12 miesięcy potrzebują na połączenie wielu środowisk skanowania w jedną chmurę punktów, która posłuży do stworzenia trójwymiarowego modelu góry.


Skanowanie góry rozpoczęło się 11-tego maja i trwało 15-cie dni. Podczas tych dwóch tygodni ekipa pracowała dosłownie w ekstremalnych warunkach pogodowych – od 30-to stopniowych upałów, po gradobicia, burze, śnieżyce czy powódź. Geodeci musieli także korzystać ze sprzętu wspinaczkowego, aby dokonać precyzyjnych pomiarów na wysokości 20-tu metrów nad ziemią. Także nietypowe były miejsca i pozycje pomiarów – brew Jerzego Waszyngtona czy też noc Teodora Roosvelta. Ale czego się nie robi dla nauki!

Ten przykład zastosowania skanowania laserowego 3D jest najlepszym dowodem na to, że ta metod pomiary sprawdza się w dosłownie każdych warunkach i w każdym miejscu. A my czekamy na kolejne wirtualne obrazy – jak zapewniają uczestnicy ekipy z Mount Rushmore, w ciągu 5-ciu lat chcą zeskanować 500 obiektów dziedzictwa kulturowego na całym świecie!

Fakty i liczby:

W ciągu 15-tu dni zeskanowano pomnik o nazwie Mount Rushmore National Memorial wykuwany przez 14-cie lat. Pomnik wykuto w latach 1927-1941 w górach Black Hills na zachodzie stanu Dakota Południowa w USA. Pomnik składa się z czterech głów prezydentów Stanów Zjednoczonych. Każde z popiersi ma wysokość 18,3 m.
Ekipa 400 specjalistów zmierzyła się z dziełem wykutym w granitowej skale przez rzeźbiarza Gutzona Borgluma (nie doczekał zobaczenia swojego dzieła, gdyż zmarł na 7 miesięcy przed zakończeniem prac), który do pomocy miał 400-tu robotników i rzeźbiarzy. Magia liczb?

Pomiary góry wykonano za pomocą skanerów Leica Scanstation C10, Scanstation 2 oraz HDS6100.

Skanowanie laserowe w inwentaryzacji obiektów i terenów dotkniętych powodzią

Polska została dotknięta klęską żywiołową, jaką jest powódź. Wiele regionów naszego kraju w chwili obecnej wciąż znajduje się pod wodą. Na południu Polski sytuacja powoli się stabilizuje, woda opada i nadszedł już czas na szacowanie strat po powodzi. Ogromne znaczenie będzie miał tutaj czas dokonania wszelkich oszacowań, dzięki czemu będzie można szybciej przystąpić do odbudowy dotkniętych powodzią terenów Polski.

Po tegorocznej powodzi w samej tylko Małopolsce do tej pory zinwentaryzowano około 330 osuwisk, z czego ponad połowa spowodowana została przez ruchy ziemi zagrażające ludziom i ich domom. Tylko w tym regionie zniszczonych zostało ponad 240 budynków, a w przypadku prawie 50-ciu z nich stwierdzono stan katastrofy budowlanej. Tak szybka inwentaryzacja skutków powodzi wymaga niemałych nakładów pracy ludzkiej oraz kosztów. Te prace można zdecydowanie przyspieszyć oraz wykonać dokładniej, dzięki wykorzystaniu nowoczesnych metod, jak na przykład skanowania laserowego 3D.

Skanowanie laserowe w przypadku powodzi daje możliwość określenia wielkości zdemolowanego przez powódź obszaru. Umożliwia także określenie stanu urwisk, brzegów rzek, obiektów inżynierskich i budowlanych. Skaning laserowy daje możliwość tworzenia trójwymiarowych modeli dla całych obszarów lub ich fragmentów. Modele są generowane na podstawie chmury punktów – efektu skanowania. Podstawowe obiekty modelu to budynki, sieci dróg i kolei, tereny leśne lub zadrzewione, tereny wodne – w tym rzeki, jeziora, rozlewiska. Nie bez znaczenia jest tutaj bardzo krótki czas tworzenia poszczególnych opracowań oraz ich wysoka dokładność. Co więcej, skanowanie laserowe może być wykonane z odległości nawet 300 m, dzięki czemu bez narażania się na niebezpieczeństwo można przeprowadzić pomiar obiektów odległych, niedostępnych dla człowieka.

- Dane przestrzenne pozyskane metodą skanowania laserowego 3D pozwalają zbudować realistyczny, trójwymiarowy model wybranego obiektu naziemnego, jak również samego terenu. W sytuacji powodzi mogą to być uszkodzone wały przeciwpowodziowe, drogi, a także wszelkie obiekty inżynieryjne, jak mosty, zapory, obiekty wieżowe czy budynki mieszkalne. – wyjaśnia mgr inż. Paweł Kowalewski, geodeta, specjalista d/s skanowania z firmy ZUI Apeks Sp. z o.o. - Przecinając model 3D płaszczyzną tnącą w dowolnym miejscu oraz pod wybranym kątem uzyskujemy przekroje pomocne w procesie inwentaryzacji. Oprogramowanie dedykowane edycji danych przestrzennych umożliwia przeprowadzenie spectrum obliczeń, w tym na przykład objętość ubytków w wałach przeciwpowodziowych, po porównaniu danych ze skanowania laserowego z danymi projektowymi. Chmura punktów reprezentująca obiekt dostarcza nam informacji na temat jego geometrii, jak również relacji przestrzennych z otoczeniem - np. deformacje, odchylenia od pionu w przypadku badania komina czy innego obiektu wieżowego, na który miała wpływ powódź. Zmiany w ukształtowaniu terenu wykryjemy dzięki porównaniu precyzyjnego modelu 3D z sytuacją sprzed powodzi. - precyzuje Paweł Kowalewski.

Szacowanie strat po tegorocznej powodzi to, po opadnięciu wód zalewowych, pierwsze zadanie dla lokalnych władz gmin i samorządów. Warto jednak w tym miejscu przypomnieć, że w 2007 roku Polska w ramach Unii Europejskiej przyjęła Dyrektywę 2007/60/WE potocznie zwaną Dyrektywą Powodziową. Zobowiązanie nałożone na Polskę, oraz inne kraje członkowie Unii Europejskiej, polega na konieczności opracowania wstępnej oceny ryzyka powodziowego, map zagrożenia powodziowego oraz ryzyka powodziowego, a także planów zarządzania tym ryzykiem oraz planów ich publicznego udostępniania. I to będzie kolejne zadanie po opanowaniu sytuacji popowodziowej w Polsce.

Celem zarządzania ryzykiem powodziowym jest ograniczenie potencjalnych negatywnych skutków powodzi dla ludzi, środowiska, dziedzictwa kulturowego oraz działalności gospodarczej. Mapy zagrożenia powodziowego mają za zadanie zakreślić obszary narażone na niebezpieczeństwo powodzi, natomiast mapy ryzyka powodziowego przedstawią potencjalne negatywne skutki ewentualnej powodzi na tych obszarach. Ostatnim etapem są plany zarządzania ryzykiem powodziowym, czyli plany określające katalog działań zmierzających do ograniczenia potencjalnych negatywnych skutków powodzi.

Realizacja zobowiązań nałożonych przez dyrektywę odbywać się będzie w trzech etapach, które mają jasno określone terminy oraz wymagają przygotowania:
1. Wstępnej oceny ryzyka powodziowego - do grudnia 2011 roku,
2. Map zagrożenia i map ryzyka powodziowego - do grudnia 2013 roku,
3. Planów zarządzania ryzykiem powodziowym - do grudnia 2015 roku.

Miejmy nadzieję, że po tegorocznej powodzi polskie władze zdecydowanie poważniej potraktują zobowiązania Dyrektywy Powodziowej i w wyznaczonym czasie przygotują odpowiednie dokumenty umożliwiające zarządzanie ryzykiem powodziowym oraz przeciwdziałanie negatywnym skutkom powodzi. Nowoczesne metody dokonywania pomiarów mogą zdecydowanie przyspieszyć wszystkie prace.
